?ساپورت سقفی سینی کابل در قسمت هایی از نصب ، اجرا و راه اندازی که برای نگهداری سینی و نردبان کابل
در ارتفاع ( برروی دیوار به صورت افقی و یا به صورت سقفی ) مطابق با نوع طراحی سیستم و نقشه کابل کشی نگهدارنده
یا ساپورت سینی کابل مورد استفاده می باشد.
برای نگهداری سينی كابل زيرسقف ويا در رايزرها‌ لازم است ازساپورت‌هايی و بازوهای نگهدارنده استفاده كرد .
ساپورت سقفی سینی کابل نیز یک ابزار کاربردی در زمان استفاده از سینی کابل ها می باشد.
این قطعه به عنوان یک ساپورت کمک می نماید تا سینی کابل ها زیر سقف نصب گردند.
همانطور که در این تصویر مشاهده می نمایید این ابزار به مانند یک داربست می باشد
و این داربست جهت نگهداری سینی کابل ها استفاده می شود.
ساپورت سقفی سینی کابل به صورت T شکل تولید می شود.
جنس این ابزار کاربردی غالبا فولاد گالوانیزه شده می باشد اما سینی کابل آلومینیوم
نیز نوعی دیگر از این سینی کابل ها می باشد که از محبوبیت بالایی برخوردار می باشد.
در شرکت یگانه صنعت علاوه بر این محصول و سینی کابل آلومینیوم تجهیزات دیگری نیز عرضه می گردد
که مهم ترین آن ها عبارتند از:
  1. سینی گالوانیزه
  2. سینی توری
  3. سینی مشبک
  4. سینی گالوانیزه پانچ شده
  5. نگهدارنده سینی
  6. لوله های فولادی برق
  7. ساپورت سینی کابل
  8. سینی کابل آلومینیوم
  9. سه راهی سینی کابل
  10. و …



?ساپورت سینی کابل سقفی از ورق فولادی فابریک یا گرم  تولید می شود ،

که با توجه به مقاوم بودن در مقابل زنگ زدگی و رطوبت و همچنین محیط های شرجی

گزینه بسیار مناسبی جهت استفاده در سیستم های کابل کشی کارخانجات صنایع مختلف ،

صنایع نفت و گاز و پتروشیمی ، و نیروگاهی و دارویی و شیمیایی می باشد.

جهت پانچ ساپورت سینی کابل سقفی از دستگاه تمام اتوماتیک سی ان سی با عرض دو متر استفاده

و جهت خمکاری سینی کابل از دستگاه نیمه اتوماتیک خم استفاده می شود..

جهت تولید ساپورت سینی کابل سقفی از ورق گالوانیزه گرم و

یا ورق گالوانیزه سرد در ضخامت های 0.8 میل الی 2.5 میلیمتر استفاده می شود .

شرکت یگانه صنعت  تولید کننده انواع نگهدارنده سینی کابل های سقفی در سایزهای و ضخامت های مختلف ،

توانایی تولید سینی کابل را در ابعاد های مختلف و طبق نقشه سفارشی را نیز دارا می باشد.



**به طور معمول ساپورتهای سقفی نیز دو گونه ساخته می شوند :

✅استفاده از ساپورت U شکل و میله راد گالوانیزه :

این روش نگهداری ، روشی سریع و به صرفه اقتصادی می باشد .
در طول مسیر نصب ، با توجه به ارتفاعی که قرار است سینی ها نصب گردند ،

متناسب با عرض آن ، 2 راد ( پیچ متری) گالوانیزه را به سقف پیچ می نماییم ،

در ادامه انتهای راد ها را از ساپورت U شکل عبور می دهیم و آنها را با مهره به ساپورت U شکل محکم می کنیم .
ساپورت یو شکل معمولا یک پروفیل یو شکل از جنس بدنه سینی ها و متناسب با عرض آن بوده

و کف آن به طور کامل پانچ می گردد و میله راد از آن عبور داده شده و پیچ می شود.

سپس بستر قرارگیری سینی ها بر روی سیستم نگهداری آماده است .
این روش سرعت بالایی دارد اما ملاحظاتی را باید در استفاده از آن رعایت نماییم ،

از جمله پوشش سقفی که قرار است رادهای ما در آن قرار گیرد اهمیت زیادی دارد .

به طور مثال اگر سقف ما گچی باشد شاید نتوانیم رادهای گالوانیزه را در درون آن محکم کنیم

و باید روشهای مقاوم سازی سقف را به کار بریم .

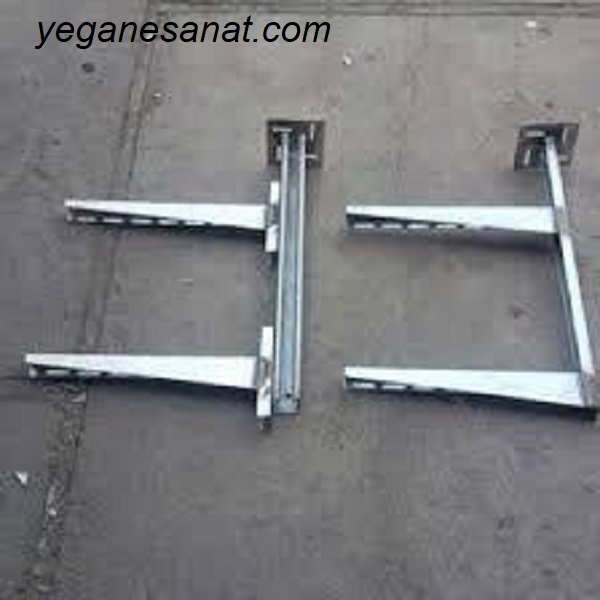

✅استفاده از ساپورت U شکل و بیس پلیت و براکت :

یکی دیگر از روشهای نگهداری روی سقف استفاده همزمان از براکت و ساپورت U شکل می باشد .
ساپورت U شکل ما توسط یک عدد بیس پلیت که معمولا ضخامت بیشتری نسبت به بدنه ساپورت دارد ،

به سقف پیچ می گردد و به دنبال آن براکت ما با توجه به ارتفاع مورد نظر سینی کابل

در درون ستون براکت U شکل پیچ می گردد .
همچنین به جای استفاده از ستون U شکل می توانیم از سی ریل یا سی چنل استفاده کنیم

که اینبار برای مقاوم کردن براکت روی سی ریل میبایست از مهره فنر دار برای نصب استفاده کنیم .
این روش نگهداری نسبتا قیمت بالاتری خواهد داشت اما قابلیت تحمل وزن بالاتری را نیز در بر خواهد داشت ،

همچنین امکان استفاده از این سیستم جهت چند سطح کاری و چند طبقه روی یکدیگر ایجاد خواهد شد.



♻️مهمترین مشخصات ساپورت سقفی سینی کابل

ساپورتها به طور کلی مشخصاتی دارند که باید پیش از انتخاب و استفاده از آنها، این مشخصات را مد نظر قرار داد.

اولین مسئله ای که لازم است در انتخاب ساپورت ها به آن توجه نمایید، شرایط نصب و عرض سینی های کابل است.

معمولا ساپورت های سینی کابل در دو کلاس دینامیکی و استاتیکی طراحی شده و تولید می شوند.

استفاده از این اتصالات و نگهدارنده ها، کمک می کند تا زمان اجرای سیم کشی را کاهش داد و سرعت اجرا را هم افزایش داد.

از سوی دیگر کارایی تاسیسات و طول عمر ساپورت سقفی سینی کابل افزایش یافته،

و از این رو سیم ها و کابل ها نیز می توانند برای زمان بیشتری در امنیت باقی بمانند.

در صورتی که بتوانید با نگهدارنده سینی کابل محافظت کنید،

می توانید هزینه های نگهداری و نصب سیم ها و کابل ها را نیز کاهش دهید.

از دیگر مشخصه های ساپورت های سینی کابل، باید به استحکام بالا اشاره نماییم.

مقاومت این ساپورت ها به میزان بالایی بوده و نیاز به جوشکاری کمی دارند.

از سوی دیگر می توانند به انعطاف پذیری سازه ها کمک کرده

و با استفاده از پیچ و مهره به خوبی به سینی کابل متصل شوند.

در نهایت استفاده از این نگهدارنده ها، از سیم ها و کابل ها در برابر زلزله نیز محافظت می کنند.



❇️نحوه انتخاب ساپورت سقفی سینی

جهت انتخاب بهتر ساپورت سقفی سینی می بایست حجم کلی و وزن  کابل ها و سینی کابل و یا نردبان کابل مشخص گردد.

مثلا جهت 7 عدد کابلی که قطر هر کدام 2 سانتیمتر است و در کنار هم در کف ساپورت سقفی سینی قرار می گیرد

می توان از ساپورت سقفی سینی کابل با عرض 15 سانتیمتر با ضامت 1.5 میلیمتر استفاده نمود.

ساپورت سقفی سینی گالوانیزه در عرض های 5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر

و در ارتفاع های 6 ، 8 ، 10 ، 12 ، 14 و 15 سانت تولید می گردد.

از موارد مهم در انتخاب ساپورت سقفی سینی کابل گالوانیزه سرد می توان به سقفی بودن و یا آویز بودن از سقف اشاره کرد.
