🔰سینی کابل

سینی کابل برای محافظت از کابل های برق و همچنین تکفیک آنها در طول های مختلفی استفاده میشود،

از سینی کابل از متریال های مختلف و در طول های مختلفی ساخته میشوند.

در سیستم های برق کشی ساختمان از این وسیله برای هدایت و توزیع برق استفاده میشود، از سینی کابل به عنوان جایگزین برای لوله کاندوئیت استفاده میشود.

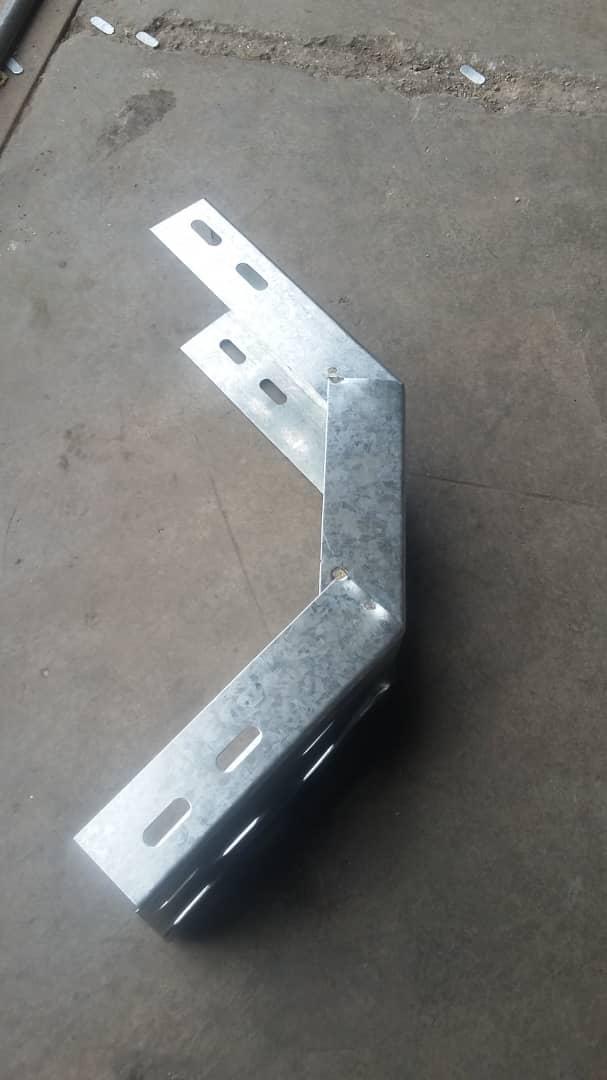

✳️رایزر خارجی سینی کابل

رایزر سینی کابل با نام لاتین “cable tray riser” اتصال دهنده هایی هستند که در جهت عمودی منجر به تغییر جهت و امتداد مسیر سینی ها می شوند.

طبیعتاً مسیرهای نصب سینی کابل به جهت معماری های متنوع سازه ها با یکدیگر متفاوت خواهد بود

و عملاً در برخی نواحی آن ها نقاط غیر هم سطح وجود دارد.

رایزر سینی کابل همان طور که از نامش مشخص است کلمه ی “riser” به معنای سیر صعودی یا بلند کردن می باشد

و این قابلیت را دارد تا با یک تغییر جهت سه بخشی  یا 90 درجه، دنباله ی مسیر در حالت صعودی را میسر کند.

سینی ها و نردبان کابل باید در هر شرایطی تکیه گاه مناسب و امنی برای کابل ها باشند و این شرایط لازم است که هم در مسیرهای مستقیم و هم در محل اتصالات سینی کابل کاملاً حفظ شود.

از آنجایی که ممکن است کابل ها و سیم های برق در زمان تغییر جهت های شدید دچار آسیب شوند

لذا استفاده از رایزر سینی کابل به مراتب می تواند یک انحراف نرم (soft) و بدون مشکلی را برای کابل ها مهیا سازد.

گالوانیزه به عنوان یک روکش به کار می رود که مانع از زنگ زدگی و خوردگی فلزاتی چون آهن می گردد.

محصولات فولادی امروزه اغلب گالوانیزه می شوند تا مقاومت بیشتر و طول عمر طولانی تری داشته باشند.

انواع سینی کابل گالوانیزه و رایزر خارجی سینی کابل گالوانیزه که در شرکت یگانه صنعت  ارئه می شود

نیز از محصولات گالوانیزه ضد زنگ می باشند که از مقاومت مطلوبی برخوردار می باشند.



♻️انواع رایزر سینی کابل

رایزر سینی کابل معمولاً به دو صورت رایزرهای چند ضلعی که دارای انحراف تدریجی هستند و یا رایزرهای 90 درجه طراحی می شوند.

نوع چند وجهی آن ها معمولاً مناسب کابل های قطور و بزرگ می باشند،

چرا که کابل های بزرگ قابلیت تغییر زاویه به صورت ناگهانی و نقطه ای را ندارند

و لازم است به صورت بخش به بخش در مسیر عمودی انحراف یابند.

اما نوع 90 درجه ی آن ها اغلب مناسب کابل های نازک تر هستند

زیر اینگونه کابل ها انعطاف‌پذیری بیشتری در ساختار خود دارند و می توانند به صورت نقطه ای در مسیر عمودی تغییر جهت دهند.

بنابراين تشخیص اینکه در محل اتصال سینی ها از کدام نوع رایزر سینی کابل استفاده کنیم

کاملاً به ابعاد کابل های ما بر می گردد.



♻️ابعاد و سایز رایزر سینی کابل

سایز رایزر سینی کابل مطابق با سطح مقطع سینی ها انتخاب می شوند زیرا هر دو این قطعات لازم است

که روی یکدیگر قرار بگیرند و از طریق پیچ و مهره در جای خود محکم شوند.

در اکثر مواقع ابعاد سطح مقطع در دو سمت رایزر سینی کابل یکسان در نظر گرفته می شوند

و مانند بسیاری از ردیوسرها (reducers) که اتصالاتی با دو سطح مقطع متفاوت می باشند، نیستند.



☑️جهت استفاده از سینی کابل ها در اندازه های متفاوت مخصوصا غیر هم سطح از رایزر سینی کابل بهره برده می شود . همچنین رایسر مناسب جهت عبور سینی کابل برق در سطوح های ناهموار اتصالی مناسب است.

A _ تولید کننده های سینی کابل می بایست تمام کانال های سینی را طبق سفارش متقاضی با درب سینی کابل بسازد .

B _ توسط بست کمربندی کابل ها به سینی کابل متصل می شود.

C _ در صورت امکان سینی کابل ها در مکان های پوشیده و دور از برف و باران نصب شود در صورتی که محل اجرا در محیط باز بود حتما از سینی کابل گالوانیزه آبکاری گرم استفاده شود.

D _ فاصله ایمنی سینی کابل ها از تاسیسات دیگر رعایت شود

E _ در محل هایی که شیشه و پنجره می باشد سینی کابل عبور داده نشود

F _ قطر ورق های گالوانیزه سینی کابل از 1میلی متر نباید کمتر باشد

G _ سازنده سینی کابل مناسب با نوع کار #رایز سینی کابل می سازد

قیمت رایزر سینی کابل مطابق با نوع سفارش خرید ار محاسبه می شود .
