سینی کابل یا cable tray

سینی کابل یا cable tray

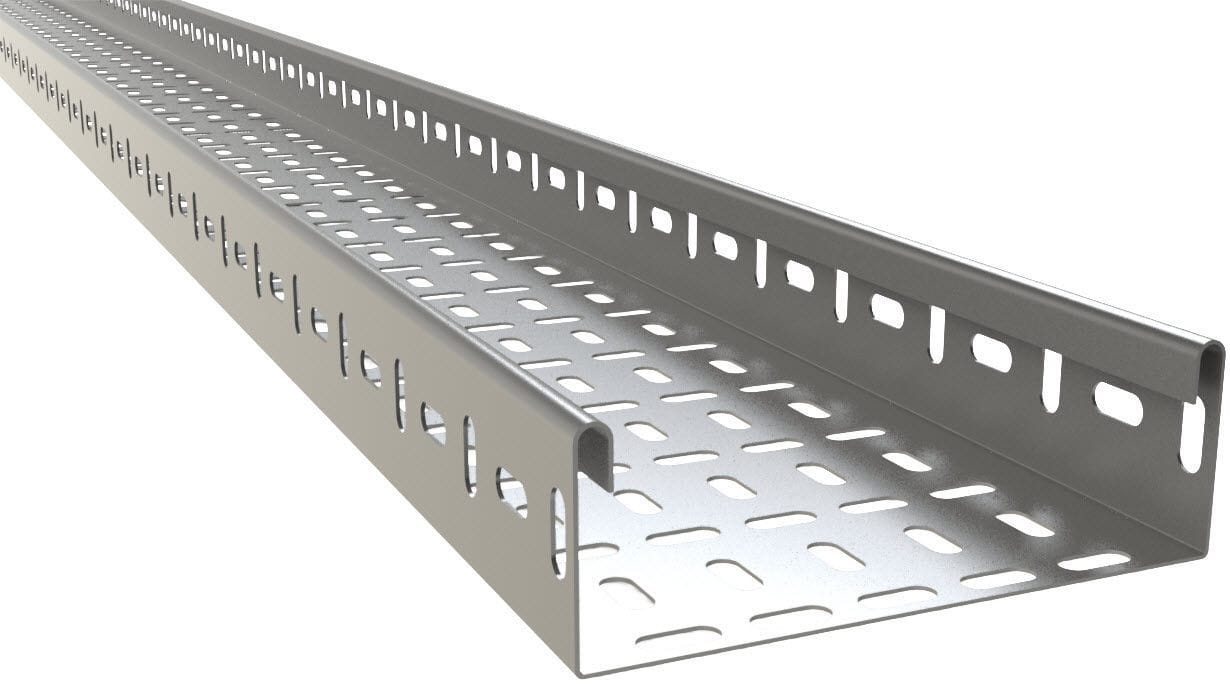

سینی کابل ( cable tray ) یا داکت فلزی جهت نگهداری و حفاظت از کابل برق و توزیع نیرو

در سیم کشی برق ساختمان استفاده می گردد .

سیستم سینی کابل ( cable tray ) جایگزین مناسبی جهت سیم کشی باز می باشد

کیبل تری در شبکه های کابل کشی و انواع مختلف هادی های الکتریکی مورد استفاده قرار می گیرند.

این تجهیزات یک نوع شرایط پشتیبانی و حمایتی همه جانبه را برای کابل ها و سیم های الکتریکی فراهم می کنند

تا بتوان در بهترین شرایط از منابع انرژی سودمندی که این کابل ها فراهم می کنند استفاده کرد.



***کاربرد cable tray

از سینی کابل برای هدایت و عبور کابل های فیبر نوری استفاده می شود و در سال های اخیر بسیار مورد توجه قرار گرفته است.

در صورتی که نیاز به کابل کشی در خطوط برق با ولتاژ بالا باشد

این سینی ها بهترین گزینه خواهند بود چون می توانند خطرات را به حداقل برسانند.

همینطور از این سینی ها در سیم کشی های ارتباطی و مخابراتی و شبکه نیز استفاده می شود.

سیم کشی ها معمولاً در بخش های حساس صنعتی مورد استفاده قرار می گیرند

و رویکرد اجرایی آنها بسیار خاص است.



***ویژگی ها و مشخصات کیبل تری

کیبل تری معمولاً از دو نوع متریال فلزی و پلیمرهای pvc ساخته می شوند

که هر کدام با توجه به شرایط محیط، در مکان های مورد نظر نصب و راه اندازی می شوند.

اینکه از کدام نوع متریال استفاده شود بستگی به پروژه و مجموعه ی شما دارد.

اما به طور کلی در صنایعی که مسیر انتقال، حجم های وسیعی از کابل های برق را در بر میگیرد

و لازم است سیستم های حمایتی و پشتیبانی متحمل وزن های بسیار بالایی باشند، ترجیح داده می شود

که از نوع فلزی استفاده شود.

نوع pvc کیبل تری نیز در اغلب اوقات شرایط ملایم تری را از محیط و همچنین حجم کابل ها می طلبد.



***لوازم جانبی cable tray

به طور کلی سینی کابل نیاز به یک سری لوازم جانبی دارد و این تجهیزات سبب می شود تا موقعیت اجرایی این سینی ها بهبود یابد.

مثلاً نیاز به ساپورت مخصوص، نردبان، چهار راهی، زانویی سینی، رابط سینی، جداکننده یا دیوایدر سینی،

سه راهی سینی کابل، درب سینی کابل گالوانیزه و همینطور پیچ های کله قارچی و مهره و واشر است.



***کاربرد سینی کابل

کاربرد درب سینی های کابل بیشتر برای محیط هایی است که شامل آسیب دیدگی سیم برق هستند.

در این درب ها کابل و سیم ها از داخل سینی عبور می کنند و حفاظت از آنها صورت می گیرد.

زانویی یکی از بخش های مهم سینی های کابل محسوب می شود

و از لوازم و تمهیدات مهم سینی کابل است.

این قطعه در مسیر سیم کشی استفاده می شود.

به طور کلی سیم کشی های ساختمانی هیچ وقت به صورت مستقیم صورت نمی گیرد.

به این ترتیب اگر قرار باشد که کابل از گوشه ها و کناره ها عبور کند نیاز به زانویی خواهد بود.

زانویی ها به طور کلی دسته بندی های مختلفی دارند و در سبک های 90 درجه عمودی،

افقی و 45 درجه افقی و عمودی نیز دسته بندی می شود.

این زانویی ها به طور کلی بر اساس شرایط محیطی سنجیده می شوند.

رابط سینی کابل از دسته مواردی است که می بایست در یک مسیر مشخص هدایت و استفاده شود و سبب می شود

که اگر نیاز به سینی های بیشتر بود، سینی ها در یک موقعیت یکپارچه قرار بگیرند.

رابط ها به طور کلی بین دو سینی اتصال ایجاد می کنند

و اگر نیاز به سیم کشی طولانی باشد این قطعات بسیار مهم هستند.



***مزایای استفاده از سینی کابل و اتصالات

یکی از مهم ترین مزیت هایی که برای سینی های کابل در نظر گرفته می شود، اتصالات آسان آن است.

سینی کابل هم مقرون به صرفه است و هم به نسبت روش های قدیمی شرایط بهتری دارد.

به طور کلی صفحه های اتصال برای وصل کردن سینی های کابل، صفحه های

برای خم های مختلف با شعاع های مختلف و قلاب های تی ایکس برای اتصالات تی شکل و ضربدری استفاده می شوند.
